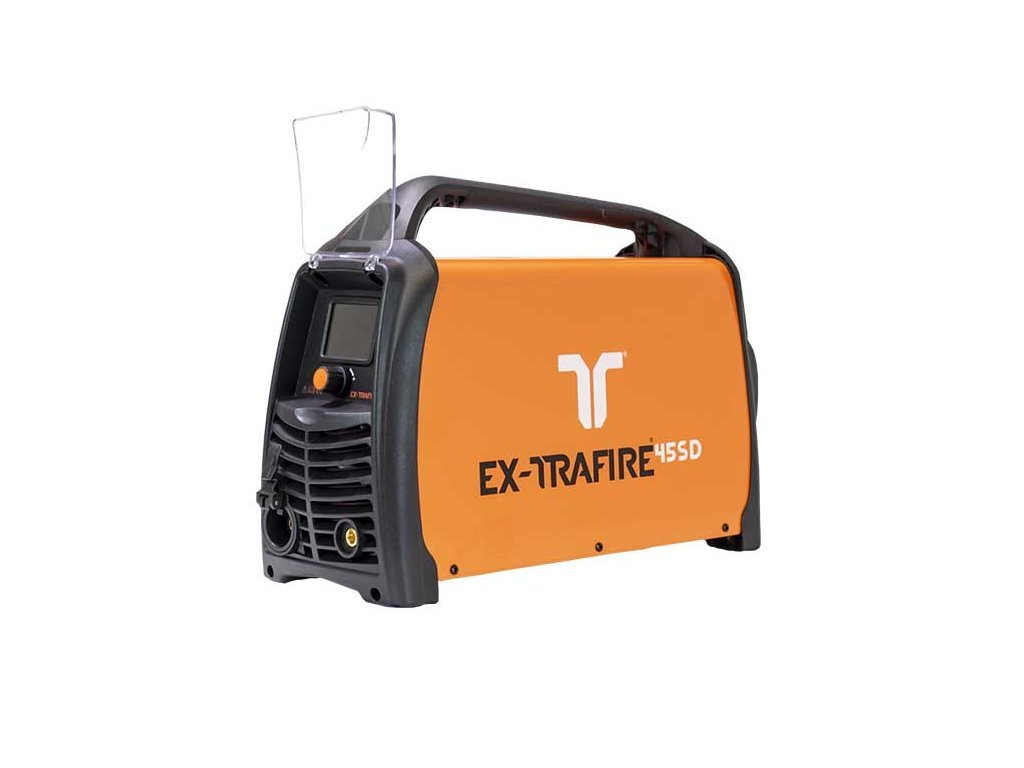

EX-TRAFIRE 45SD

Neohodnoceno


Sestava obsahuje plazmový zdroj EX-TRAFIRE 45SD 3x400 VAC, ruční hořák FHT-EX 45TTH v délce 8 m, pracovní vodič, západku pro hořák (zasunuta v zásuvce TCS konektoru ve zdroji), tzv. „starter kit“ podle typu hořáku a uživatelský manuál.

Dostupnost Na dotaz
31 000 Kč
37 510 Kč včetně DPH

Kód produktu 510
Značka Thermacut
Kategorie Agregáty
Záruka 2 roky


VÝHODY PLAZMOVÝCH ZDROJŮ EX-TRAFIRE

Režim integrované mřížky

Všechny naše napájecí zdroje mají integrovaný režim GRID, což znamená automatické přepínání mezi pilotním obloukem a hlavním obloukem. Není potřeba stisknout spínač pro opětovné zapnutí hlavního oblouku, když je hořák v poloze pro řezání materiálu.

Vyšší výkon zdroje

Například plazmové zdroje EX-TRAFIRE 75 a 100SD mohou díky své funkci „extraboost“ dodávat vstupní napětí hořáku až do hodnoty 220 VDC. Čím vyšší je napětí mezi elektrodou a řezaným materiálem, tím déle bude oblouk probíhat, aniž by byl zhasnut nebo přepnut na pilotní oblouk. To umožňuje řezání v těžko dostupných místech a řezání materiálu větší tloušťky než u napájecích zdrojů od konkurenčních dodavatelů.

100% pracovní cyklus

Pracovní cyklus (DZ) plazmového zdroje je jedním ze základních parametrů, který vyjadřuje poměr maximální možné doby řezání k celkové pracovní době bez jakéhokoli přehřátí zdroje.
EX-TRAFIRE 75SD se vyznačuje 100% pracovním cyklem, což z něj dělá vlajkovou loď nejen mezi našimi napájecími zdroji, ale dokonce i mezi konkurenčními napájecími zdroji. Obvykle mají pouze 80% pracovní cyklus při plném výkonu.

Nízká hmotnost

Naše zdroje jsou podstatně lehčí než konkurenční zdroje. EX-TRAFIRE 75SD váží pouze 24 kg!

Bezpečnostní prvky

Zdroje EX-TRAFIRE obsahují mnoho bezpečnostních prvků. Nejdůležitější je samokontrola po spuštění systému. Mezi bezpečnostní prvky hořáku patří také „Cap sensor“, kontrola zkratů mezi díly, kontrola stisknutého spínače hořáku při zapnutí napájení atd.

Funkce rýhování

EX-TRAFIRE 75SD a 100SD nabízí funkci drážkování. Slouží k přípravě materiálu před svařováním a odstraňování vad nebo starých svarů.

Snadné ruční nastavení

Obsluha si může nastavit vlastní parametry řezání pomocí otočného přepínače.

Rychlá a snadná montáž

Montáž napájecího zdroje je rychlá a snadná díky patentovanému systému připojení hořáku (TCS).



 VLASTNOSTI EX-TRAFIRE 45SD

JEDNODUCHÁ OBSLUHA

  • Dobře čitelný LCD displej
  • Snadno přístupný regulátor tlaku
  • Navržen pro profesionály a náročné začátečníky

MAXIMÁLNĚ FLEXIBILNÍ

  • Tloušťka řezaného materiálu až 25 mm
  • Lehký a snadno přenosný
  • S koncovkou TCS snadno změníte hořák
  • Vhodný pro použití s generátorem

EX-TRA PORCE VÝKONU

  • Pro řezání, drážkování a řezání mřížek
  • Pro přesnost řezu
  • Modrý LCD displej pro snadnou čitelnost

NEJLEPŠÍ POMĚR CENA-VÝKON

  • Nízké pořizovací náklady
  • Dlouhá životnost spotřebních dílů
  • Nízké provozní náklady

Sestava vždy obsahuje plazmový zdroj 45SD (v nabídce napájení 1x 120-230 VAC nebo 3x400 VAC), zákazníkem vybraný ruční nebo strojní hořák FHT-EX 45TT v požadované délce (5, 7,5 nebo 15 m), pracovní vodič, západku pro hořák (zasunuta v zásuvce TCS konektoru ve zdroji), tzv. „starter kit“ podle typu hořáku (ruční nebo strojní) a uživatelský manuál.

HOŘÁK FHT-EX 45TT

Vysoce výkonné ruční a strojní hořáky FHT-EX 45TT jsou ideální volbou pro splnění náročných požadavků nepřetržitého provozu. Tyto hořáky jsou navrženy pro použití s řezacím systémem EX-TRAFIRE 45SD a jsou vhodné pro řezání, vyřezávání drážek a řezání mřížek.
Jsou schopny přesně a rychle řezat materiál tloušťky až 25 mm.

Díky patentovanému systému připojení hořáku TCS (Torch Connection System) je výměna hořáku rychlá a snadná. Plazmové hořáky FHT-EX jsou výsledkem desítek let zkušeností. Vyznačují se mimořádně robustní a odolnou konstrukcí, která umožnuje rychlou a snadnou výměnu veškerých spotřebních dílů a zaručuje jejich dlouhou životnost.

Výhody hořáku:

  • vysoce výkonné plazmové hořáky pro strojní aplikace i ruční použití,
  • ergonomický tvar ručního hořáku zajišťuje pohodlné používání,
  • kompaktní a flexibilní pro ruční aplikace, a to i v případě malých poloměrů nebo vyřezávání drážek koutových svarů,
  • 100% pracovní cyklus při 40 A (3 fáze) - ideální pro nepřetržitý provoz,
  • ideální pro tloušťky materiálu až 25 mm s dostatečnou výkonovou rezervou,
  • velmi dobrý poměr výkonu a hmotnosti,
  • spotřební díly s prodlouženou životností,
  • rychlá výměna spotřebních dílů,
  • maximální průpal 10 mm,
  • speciálně navržen pro použití s řezacím systémem EX-TRAFIRE 45SD.



  Obsah balení:

  • plazmový zdroj EX-TRAFIRE 45SD,
  • ruční hořák FHT-EX 45TTH v délce 8 m,
  • pracovní vodič,
  • západku pro hořák (zasunuta v zásuvce TCS konektoru ve zdroji)
  • uživatelský a servisní manuál,
  • základní sadu spotřebních dílů,
  • popruh pro přenášení zdroje.





  • Technické údaje
    Jmenovitý výstupní proud 20-45 A
    Režim řezání / řezání perforovaného materiálu /
    drážkování
    Zatěžovatel při 40° C 80 % při 45 A; 100 % při 40 A
    Výstupní napětí 145 VDC
    Maximální prořez 25 mm +*
    Maximální průpal 10 mm*
    Doporučená řezná kapacita plechu 12 mm*
    Plazmový plyn stlačený vzduch / dusík
    Průtok a tlak plazmového plynu [lpm/bar] 90/4.5
    CNC rozhraní ano
    Přednastavené dělení napětí 50:1
    Vstupní napětí 3×400 VAC ± 15 % (CE)
    Frekvence 50/60 Hz
    Vstupní tlak a průchod plynu [bar/psi] 10/145
    Certifikace v závislosti na regionu CE, C-TICK, CCC
    Stupeň ochrany IP23S
    Třída izolace F
    Typ ručního hořáku FHT-EX 45TTH
    Typ strojního hořáku FHT-EX 45TTM
    Rozměry (délka×výškaךířka) 469×228×177 mm
    Váha 12.7 kg

     *hodnoty pro nízko legovanou ocel, např. MS S235JR
